钢筋桁架楼承板
产品介绍
焊接式钢筋桁架楼承板将楼板中钢筋在工厂加工成钢筋桁架,并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。

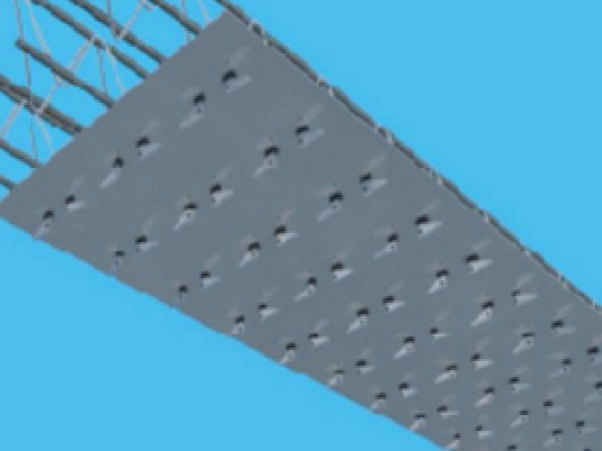

装配式钢筋桁架楼承板是创新节能型钢筋桁架产品。它是将楼版中的钢筋在工厂中采用进口设备加工成钢筋桁架,并将钢筋桁架和镀锌钢板通过连接件连接在一起,形成易拆卸、可重复利用的节能型组合模板。
产品应用范围
钢筋桁架楼承板可作为楼板、屋面板等结构受力材料,产品广泛应用于各类低中高层建筑,如:商业住宅、公寓、学校、医院、写字楼、宾馆、综合市场等,可作为以上建筑的楼板、屋面板,主要承受楼面、屋面荷载。
产品常用规格型号
常用型号 | 桁架高度 ( 单位:mm) |
楼板厚度 ( 单位:mm) |
常用宽度 ( 单位:mm) |
常用底模厚度 ( 单位:mm) |
ATD-X-70 | 70 | 100 | 600 | 1mm |
ATD-X-80 | 80 | 110 | 600 | 1mm |
ATD-X-90 | 90 | 120 | 600 | 1mm |
TD-X-70 | 70 | 100 | 600 | 0.5mm |
TD-X-80 | 80 | 110 | 600 | 0.5mm |
TD-X-90 | 90 | 120 | 600 | 0.5mm |
注:1、ATD 代表装配式,TD 代表焊接式。2、X 代表钢筋规格组合编号,具体详见标准 JG/T 368-2012。3、底模通常采用镀锌钢板。 |
产品优势
缩短工期
省略现浇板的模板系统;2、减少现场楼板钢筋绑扎量50%-70%;3、施工周期缩短至每层4天。
质量优良
钢筋桁架工厂加工,钢筋间距排布均匀,受力均匀;2、混凝土楼板厚度、钢筋保护层厚度得到有效保证;3、模板拆除后,板底表面平整。板底混凝土不开裂。
便捷安全
工厂化制作,模板与钢筋桁架一体化,方便施工;2、楼承板刚度大,可承受施工阶段荷载,提供施工作业面;3、钢筋绑扎作业由高空转移到工厂,既提高效率由控制了质量。
绿色环保
镀锌钢板替代木模板,模板支撑方木大幅节省,减少对自然的破坏;2、模板及联接件循环使用可达几十次,废料可以回收利用。
降低成本
降低施工现场劳动力的消耗,从而降低成本;2、降低施工机械租赁费及施工管理成本,加快了资金周转速度,从而降低费用。
方案设计效果图
